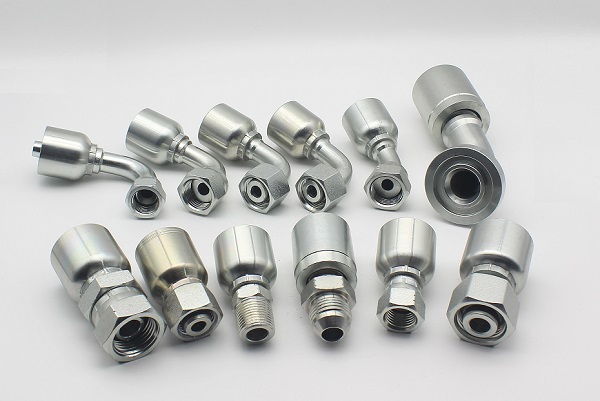

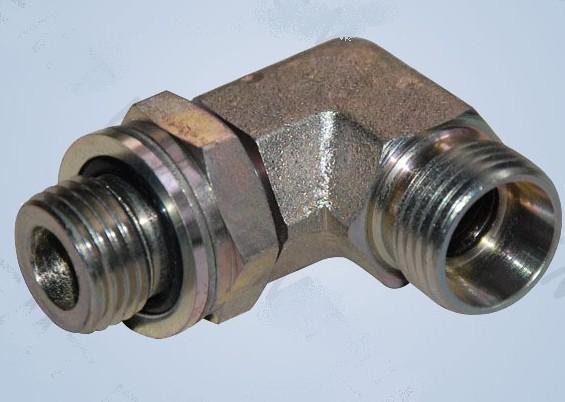

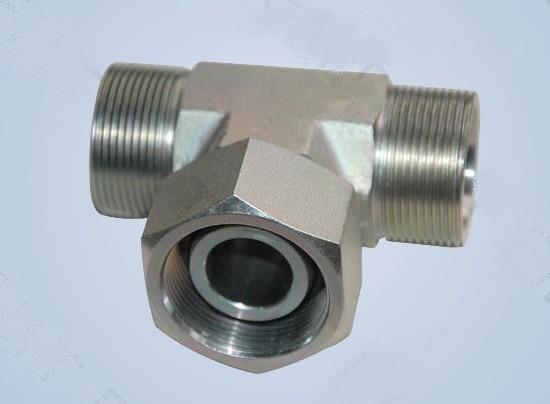

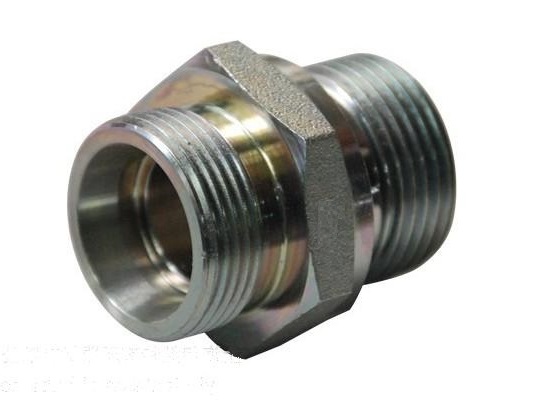

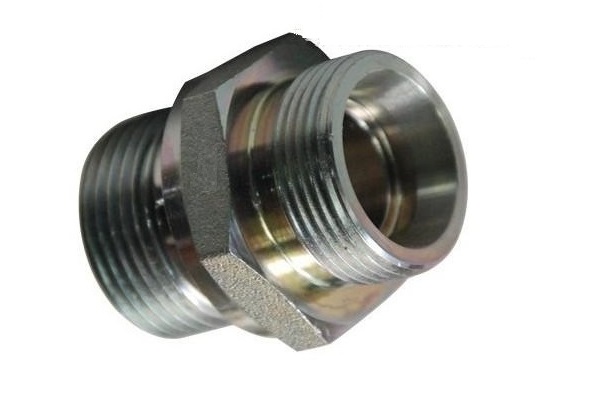

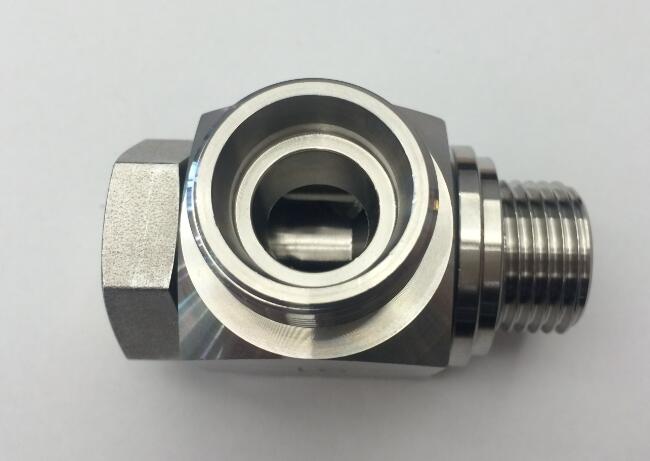

威真公司經營范圍:BSP螺紋、BSPT螺紋、NPT螺紋、JIC螺紋、R螺紋、24°錐形式、堵頭、 鉸接式接頭、過渡式管接頭、卡套式管接頭、焊接式管接頭、三通式管接頭、擴口式管接頭、直角式管接頭、旋轉式管接頭、不銹鋼管接頭、銅接頭。

公制普通螺紋用大寫M表示，牙型角2α=60°（α表示牙型半角）；

粗牙普通螺紋標記一般不標明螺距，如M20表示粗牙螺紋；細牙螺紋標記必須標明螺距，如M30×1.5表示細牙螺紋、其中螺距為1.5。



包括：圓柱密封管螺紋BSPP（G），圓錐密封管螺紋BSPT（PT、R、ZG）

BSPP 是 55 °非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001

BSPT俗稱管錐，即螺紋由一圓錐面加工而成。G和ZG，一些工廠里仍然延用這種用法，將一些配管接頭的孔標G或Z或ZG，如G1/2表示55°圓柱管螺紋，Z1/2或ZG1/2表示55°圓錐管螺紋。

標記示例：

圓錐內螺紋 Rc 3/8

圓柱內螺紋 Rp3/8

圓錐外螺紋 R3/8

常用分類：

NPT –一般用途的美國標準錐管螺紋

NPS-管接頭用美國標準直管螺紋

UNF-美制細牙系列

SAE螺紋-：SAE的美國汽車工程協會標準，有時液壓元件有SAE8＃油口，其連接螺紋型號就是3/4－16UNF，又稱SAE螺紋。

干密封式螺紋（NPTF）與標準管螺紋（NPT）相同點是：兩者牙型角一樣。不同點是：

1. 螺紋牙高h(yuǎn)不一樣。NPTF內、外螺紋之間沒有間隙，而NPT的內、外螺紋之間可能有過盈也可能有間隙。

2. NPT內、外螺紋均為圓錐形，而NPTF外螺紋為圓錐形，內螺紋有圓錐形和圓柱形兩種。

美制螺紋 - 起源 由于當時美國的經濟實力和軍事實力在盟軍內占主導地位，因此統一螺紋主要是依據美國國家螺紋標準而制定的，統一螺紋代號“UN”的前一個字母“U”來源于盟國間的“統一”；后一個字母“N”來源于美國國家螺紋的代號“N”。從此，統一螺紋開始擠占英國惠氏螺紋原有的使用市場。

3.美制統一螺紋 - 螺紋代號 　　粗牙系列UNC，

　　細牙系列UNF，

　　特細牙系列UNEF，

　　定螺距系列UN

美制螺紋 - 標注方法 　　標注方法：螺紋直徑—每英寸牙數系列代號—精度等級 示例：粗牙系列 3/8—16 UNC—2A

　　細牙系列 3/8—24 UNF—2A

　　特細牙系列 3/8—32 UNEF—2A

　　定螺距系列 3/8—20 UN—2A

一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號，最后兩位2A為精度等級。UNC：統一粗牙螺紋

區別：

UNC是美制粗牙螺紋，牙型60°

UNF是美制細牙螺紋，牙型60°

NPT是美制錐管螺紋，牙型60°

NPS是美制平行管螺紋，牙型60°

4.NPT與UNF、SAE螺紋的區別：

美制SAE螺紋是一個標準，而UNF是一種型號，SAE跟AISI，GB一樣的概念，但是UNF跟NPT、NPS是一樣的概念，具體NPT、UNF螺紋上面文章中有介紹。
